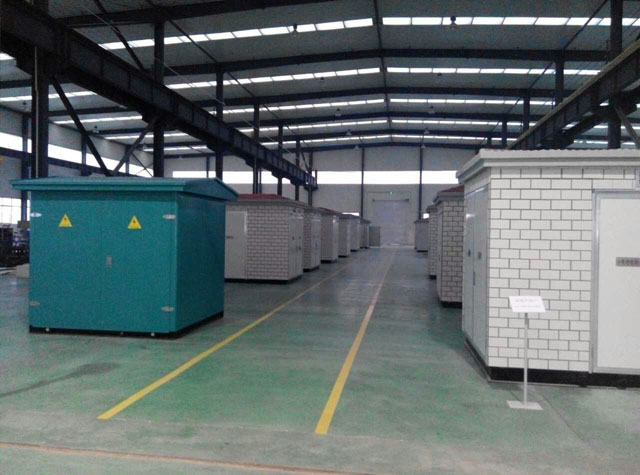

美式箱變

一、美式箱變前期預備
        1）變壓器設備施工圖手續完全，并通過供電有些批閱資料。
        2）應了解規劃選用的變壓器功能、構造特色及有關技能參數等。
二、設備及資料請求
        1）變壓器標準、類型、容量應契合規劃請求，其附件，備件完全，并應有設備的有關技能資料文件，以及商品出廠合格證。設備應裝有銘牌，銘牌上應注明制作廠名、額外容量、一、二次額外電壓、電流、阻抗、及接線組別等技能數據。
        2）輔助資料：電焊條，防銹漆，調和漆等均應契合規劃請求，并有商品合格證。
三、美式箱變工作條件
        1）變壓器室內、墻面、房頂、地上工程等應結束，房頂防水無滲漏，門窗及玻璃設備無缺，地坪抹光工作結束，室外場所平坦，設備根底按技能配制圖施工結束。受電后無法進行再裝修的工程以及影響運轉安全的項目施工結束。
        2）預埋件、預留孔洞等均已整理并調整至契合規劃請求。
        3）維護性網門，欄桿等安全設備完全，通風、消防設置設備結束。
        4）與電力變壓器設備有關的修建物、構筑物的修建工程質量應契合現行修建工程施工及查驗標準的規則。當設備及規劃有特殊請求時，應契合別的請求。
四、開箱查看
        1）變壓器開箱查看人員應由建設單位、監理單位、施工設備單位、供貨單位代表構成，共同對設備開箱查看，并做好記載。
        2）開箱查看應依據施工圖、設備技能資料文件、設備及附件清單，查看變壓器及附件的標準類型，數量是不是契合規劃請求，部件是不是完全，有無損壞丟掉。
        3）依照隨箱清單清點變壓器的設備圖紙、運用說明書、商品出廠實驗報告、出廠合格證書、箱內設備及附件的數量等，與設備有關的技能資料文件均應完全。一同設備上應設置銘牌，并掛號造冊。
        4）被查驗的變壓器及設備附件均應契合國家現行有關標準的規則。變壓器應無機械損害，裂紋、變形等缺點，油漆應無缺無損。變壓器高壓、低壓絕緣瓷件應完好無損害，無裂紋等。
        5）變壓器有無小車、輪距與軌跡規劃間隔是不是持平，如不相符應調整軌距。
五、美式箱變設備
        1）變壓器型鋼根底的設備
      （a）型鋼金屬構架的幾許尺度、應契合規劃根底配制圖的請求與規則，如規劃對型鋼構架高出地上無請求，施工時可將其頂部高出地上100mm。
      （b）型鋼根底構架與接地扁鋼銜接不宜少于二端點，在根底型鋼構架的兩頭，用不小于40x4mm的扁鋼相焊接，焊接扁鋼時，焊縫長度應為扁鋼寬度的二倍，焊接三個棱邊，焊完后去掉氧化皮，焊縫應均勻牢靠，焊接處做防腐處理后再刷兩遍灰面漆。
        2）變壓器二次轉移
      （a）二次運送為將變壓器由設備庫運到變壓器的設備地址，轉移過程中留意交通線路狀況。到地址后應做好現場維護工作。
      （b）變壓器吊裝時，索具有必要查看合格，運送途徑應路途平坦杰出。依據變壓器本身分量及吊裝高度，決議選用何種轉移東西進行裝卸。
        3）變壓器本體設備
      （a）變壓器設備可依據現場實際狀況進行，如變壓器室在首層則可直接吊裝進室內；如果在地下室，可選用預留孔吊裝變壓器或預留通道運至室內就位到根底上。
      （b）變壓器就位時，應按規劃請求的方位和距墻尺度就位，橫向距墻不該小于800mm，距門不該小于1000mm，并應恰當思考推動方向，開關操作方向應留有1200mm以上的凈距。
      （c）裝有滾輪的變壓器，滾輪應滾動靈敏，變壓器就位后，應將滾輪用能拆開的制動設備固定。或許將滾輪拆下保留好。
        4）變壓器附件設備

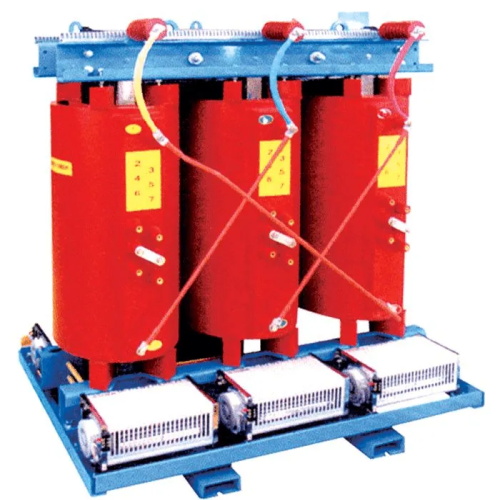

      （a）干式變壓器一次元件應按商品說明書方位設備，二次外表裝在便于觀測的變壓器護網欄上。軟管不得有壓扁或死彎，充裕有些應盤圈并固定在溫度計鄰近。
      （b）干式變壓器的電阻溫度計，一次元件應預裝在變壓器內，二次外表應設備在值班室或操作臺上。溫度抵償導線應契合外表請求，并加以恰當?shù)母郊訙囟鹊謨旊娮瑁ｒ?yàn)調試合格后方可運用。
        5）電壓切換設備的設備
      （a）變壓器電壓切換設備各分接點與線圈的銜接線壓接準確，結實牢靠，其觸摸面觸摸嚴密杰出。切換電壓時，滾動觸點逗留方位準確，并與指示方位共同。
      （b）有載調壓切換設備滾動到極限方位時，應裝有機械聯鎖和帶有限位開關的電氣聯鎖。
      （c）有載調壓切換設備的操控箱，通常應設備在值班室或操作臺上，聯線準確無誤，并應調整好，手動、主動工作正常，檔位指示準確。
        6）變壓器聯線
      （a）變壓器的一次、二次聯線、地線、操控管線均應契合現行國家施工查驗標準規則。
      （b）變壓器的一次、二次引線銜接，不該使變壓器的套管直接接受應力。
      （c）變壓器中性線在中性點處與維護接地線同接在一同，并應別離敷設，中性線宜用絕緣導線，維護地線宜選用黃/綠相間的雙色絕緣導線。
      （d）變壓器中性點的接地回路中，接近變壓器處，宜做一個可拆開的銜接點。

山東變壓器廠家歡迎您惠顧——山東德潤變壓器有限公司(變壓器全國直銷中心--優質變壓器專業生產廠家支持貨到付款-全國最優變壓器廠家供貨商)
聯系人: 馬經理
手 機: 137 0635 4419   或  138 0635 0849
電 話: 0635 - 8808 015
傳 真: 0635 - 8808 095
郵 箱: sdbyqcj@163.com
山東變壓器廠家網 址  http://www.redroseshop.cn
地 址:山東聊城高新技術開發區工業園(供應全國電力變壓器，支持貨到付款)
六、美式箱變送電調試運轉
        1）變壓器的交代實驗應由本地供電有些有天資答應證件的實驗室進行。實驗標準應契合現行國家施工查驗標準的規則，以及生產廠家商品技能文件的有關規則。
        2）變壓器交代實驗內容。丈量線圈連同套管一同的直流電阻，查看一切分接頭的變壓比，三相變壓器的聯合組標號，丈量線圈同套管一同的絕緣電阻，線圈連同一同做溝通耐壓實驗，實驗悉數合格后方可運用。
        3）變壓器送電前的查看
      （a）變壓器試運轉前應做悉數查看，承認各種實驗單據應完全，數據實在牢靠，變壓器一次、二次引線相位，相色準確，接地線等壓觸摸摸截面契合規劃和國家現行標準規則。
      （b）變壓器應整理，擦洗潔凈。頂蓋上無留傳雜物，本體及附件無殘缺。通風設備設備結束，工作正常。消防設備完備。
      （c）變壓器的分接頭方位處于正常電壓檔位。維護設備整定值契合規則請求，操作及聯動實驗正常。
      （d）經上述查驗合格后，由質量監督有些進行查看合格后，方可進行變壓器試運轉。
        4）變壓器空載調試運轉
        變壓器空載投人沖擊實驗。即變壓器不帶負荷投入，一切負荷側開關應悉數擺開。實驗程序如下：
      （a）全電壓沖擊合閘，高壓側投人，低壓側悉數斷開，受電持續時間應不少于10min，經查看應無反常。
      （b）變壓器受電無反常，每隔5min進行沖擊一次。接連進行3~5次全電壓沖擊合閘，勵磁涌流不該導致維護設備誤動作，最終一次進行空載運轉。
      （c）變壓器全電壓沖擊實驗，是查驗其絕緣和維護設備。但應留意，有中性點接地變壓器在進行沖擊合閘前，中性點有必要接地。不然沖擊合閘時，將形成變壓器損壞事端發作。
      （d）變壓器空載運轉的查看辦法：
        主要是聽聲響進行區分變壓器空載運轉狀況，正常時宣布嗡嗡聲；反常時有以 下兒種狀況發作：聲響比較大而均勻時，也許是外加電壓偏高；聲響比較大而喧鬧時，也許是芯部有松動；有滋滋放電聲響，也許套管有外表閃絡，應嚴加留意，并應查出因素及時進行處理，或是替換變壓器。
      （e）做沖擊實驗中應留意觀測沖擊電流、空載電流、一次二次側電壓、變壓器溫度等，做好具體記載。
        5）變壓器半負荷調試運轉
      （a）通過空載沖擊實驗運轉24~28h，其時間長短視實際需要而定，承認無反常合格后，才可進行半負荷試運轉實驗。
      （b）將變壓器負荷側逐步投入，直到半負載時中止，調查變壓器溫升、一次二次側電壓和負荷電流改變狀況，應每隔2h記載一次。
      （c）通過變壓器半負荷通電調試運轉契合安全運轉后，再進行滿負荷調試運轉。
        6）變壓器滿負荷運轉
      （a）持續調試變壓器負荷側使其到達滿負荷狀況，再運轉10h觀測溫升、一次二次側電壓和負荷電流改變狀況，每隔2h進行記載一次。
      （b）通過滿負荷變壓器試運轉合格后，向業主（建設單位）處理移送手續。
七、美式箱變商品維護
        1）變壓器就位后，應采納有用維護措施，避免鐵件及雜物掉人線圈框內。并應堅持器身清洗潔凈。
        2）操作人員不得蹬踩變壓器工作，應避免東西、資料掉下砸傷變壓器。
        3）對設備的電氣管線及其支架應留意維護，不得磕碰損害。
        4）應避免在變壓器上方操作電氣焊，如不可避免時，應做好遮擋防護，避免焊渣掉下，損害設備。
