干式變壓器型號大全及參數表

干式變壓器型號大全及參數表

干式變壓器因其環保、防火、維護方便等優點，廣泛應用于高層建筑、地鐵、機場、數據中心等場所。以下是常見的干式變壓器型號及參數說明：

一、常見型號分類

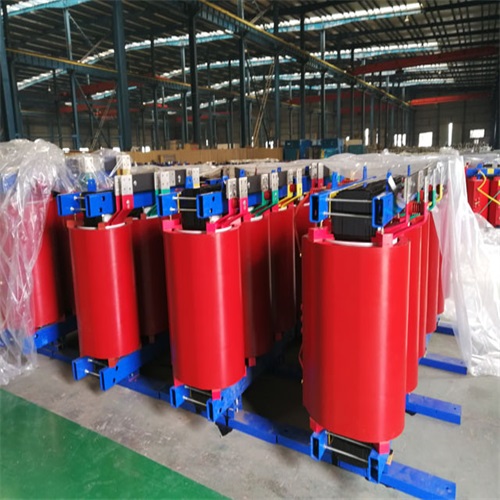

1. SCB系列（環氧樹脂澆注干式變壓器）
   • 型號示例：SCB10-1000/10、SCB13-2000/35
   • 特點：
     • 環氧樹脂澆注絕緣，防潮、防塵性能優異。
     • 鐵芯采用優質硅鋼片，空載損耗低。
     • 適用于室內安裝，無需變壓器油，安全環保。
2. SGB系列（敞開式干式變壓器）
   • 型號示例：SGB10-1600/10
   • 特點：
     • 絕緣材料為H級絕緣材料（如Nomex紙），耐高溫。
     • 散熱性能好，適用于高負載場景。
     • 結構簡單，維護方便。
3. 非晶合金干式變壓器（SCBH系列）
   • 型號示例：SCBH15-1250/10
   • 特點：
     • 鐵芯采用非晶合金材料，空載損耗比硅鋼片鐵芯降低70%-80%。
     • 節能效果顯著，適用于對能效要求高的場合。
4. 其他特殊型號
   • 自冷/風冷型號：如SCB10-F（風冷型）、SCB10-N（自冷型）
   • 有載調壓型號：如SCB10-Z（有載調壓型）

二、參數表

以下為常見型號的參數示例（具體參數可能因制造商不同而有所差異）：

參數說明：

• 空載損耗：變壓器在額定電壓下，二次側開路時的損耗。
• 負載損耗：變壓器在額定電流下，一次側施加額定電壓時的損耗。
• 阻抗電壓：變壓器短路阻抗的百分比，影響短路電流和電壓調整率。
• 冷卻方式：
  • AN：自然冷卻（Air Natural）
  • AF：強迫風冷（Air Forced）

三、選型建議

1. 容量選擇：
   • 根據負載需求選擇合適的容量，通常建議負載率不超過80%。
   • 考慮未來負載增長，適當預留容量。
2. 電壓等級：
   • 根據電網電壓和用電設備需求選擇合適的高壓側和低壓側電壓。
3. 能效等級：
   • 優先選擇能效等級高的型號（如SCB13、SCBH15），節能效果顯著。
4. 冷卻方式：
   • 對于負載較輕的場合，可選擇自然冷卻（AN）。
   • 對于負載較重或環境溫度較高的場合，建議選擇強迫風冷（AF）。
5. 特殊需求：
   • 對于對噪音有要求的場合，可選擇低噪音型號。
   • 對于需要調壓的場合，可選擇有載調壓型號。

四、注意事項

1. 安裝環境：
   • 干式變壓器應安裝在干燥、通風良好的場所，避免陽光直射和雨淋。
   • 室內安裝時，應預留足夠的散熱空間。
2. 維護保養：
   • 定期檢查變壓器的運行狀態，清理灰塵和雜物。
   • 檢查接線端子是否松動，絕緣是否老化。
3. 安全防護：
   • 變壓器周圍應設置防護欄或警示標志，防止人員誤觸。
   • 對于高壓側，應采取可靠的接地措施。

五、制造商與標準

• 制造商：國內知名制造商包括特變電工、順特電氣、金盤科技等。
• 標準：干式變壓器應符合國家標準GB/T 10228《干式電力變壓器技術參數和要求》。

以上信息僅供參考，具體型號和參數應以制造商提供的產品手冊為準。在實際應用中，建議根據具體需求和場景選擇合適的型號，并咨詢專業技術人員。
