干式變壓器制作
作者：變壓器廠 日期：2020-08-01 人氣：1084

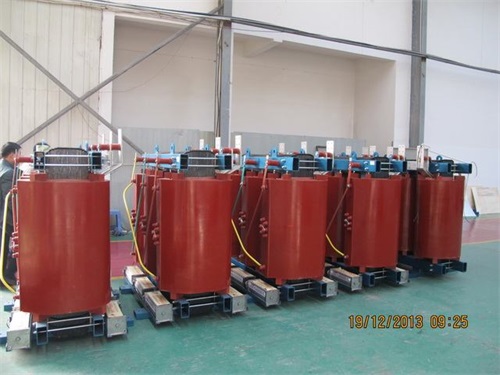

干式變壓器是由鐵芯、絕緣材料、繞組等部件組成的，干式變壓器的制作也就是各個部件的生產制作。因此干式變壓器的平穩運行，和各個部件制作材料的選用與性能有著很大的關系的。下面我們來了解一下干式變壓器的制作：
1、鐵芯材料
變壓器使用的鐵芯材料是鐵片中加入硅能降低鋼片的導電性，增加電阻率，它可減少渦流，使其損耗減少。我們通常稱為加了硅的鋼片為硅鋼片，變壓器的質量所用的硅鋼片的質量有很大的關系，硅鋼片的質量通常用磁通密度B來表示，一般黑鐵片的B值為6000-8000、低硅片為9000-11000，高硅片為12000-16000，
2、繞制變壓器通常用的材料
漆包線，紗包線，絲包線 紙包線，常用的漆包線。對于導線的要求，是導電性能好，絕緣漆層有足夠耐熱性能，并且要有一定的耐腐蝕能力。一般情況下好用QZ型號的高強度的聚脂漆包線。
3、絕緣材料
在繞制變壓器中，線圈框架層間的隔離、繞阻間的隔離，均要使用絕緣材料，一般的變壓器框架材料可用酚醛紙板制作，環氧板，或紙板。層間可用聚脂薄膜，電話紙，6520復合紙等作隔離，繞阻間可用黃臘布，或亞胺膜作隔離。
4、浸漬材料
變壓器繞制好后，還要過后一道工序，就是浸漬絕緣漆，它能增強變壓器的機械強度、提高絕緣性能、延長使用壽命，一般情況下，可采用甲酚清漆作為浸漬材料 或1032絕緣漆，樹脂漆。
上述內容是小編為大家講解的關于干式變壓器的制作，以及各個部件材料的選用。通過對以上信息的了解，想要保障干式變壓器的質量，在進行材料選用的時候我們要格外注意。
變壓器使用的鐵芯材料是鐵片中加入硅能降低鋼片的導電性，增加電阻率，它可減少渦流，使其損耗減少。我們通常稱為加了硅的鋼片為硅鋼片，變壓器的質量所用的硅鋼片的質量有很大的關系，硅鋼片的質量通常用磁通密度B來表示，一般黑鐵片的B值為6000-8000、低硅片為9000-11000，高硅片為12000-16000，
2、繞制變壓器通常用的材料
漆包線，紗包線，絲包線 紙包線，常用的漆包線。對于導線的要求，是導電性能好，絕緣漆層有足夠耐熱性能，并且要有一定的耐腐蝕能力。一般情況下好用QZ型號的高強度的聚脂漆包線。
3、絕緣材料
在繞制變壓器中，線圈框架層間的隔離、繞阻間的隔離，均要使用絕緣材料，一般的變壓器框架材料可用酚醛紙板制作，環氧板，或紙板。層間可用聚脂薄膜，電話紙，6520復合紙等作隔離，繞阻間可用黃臘布，或亞胺膜作隔離。
4、浸漬材料
變壓器繞制好后，還要過后一道工序，就是浸漬絕緣漆，它能增強變壓器的機械強度、提高絕緣性能、延長使用壽命，一般情況下，可采用甲酚清漆作為浸漬材料 或1032絕緣漆，樹脂漆。
上述內容是小編為大家講解的關于干式變壓器的制作，以及各個部件材料的選用。通過對以上信息的了解，想要保障干式變壓器的質量，在進行材料選用的時候我們要格外注意。
