油浸式變壓器的結構組成
作者：變壓器廠 日期：2020-10-09 人氣：1436

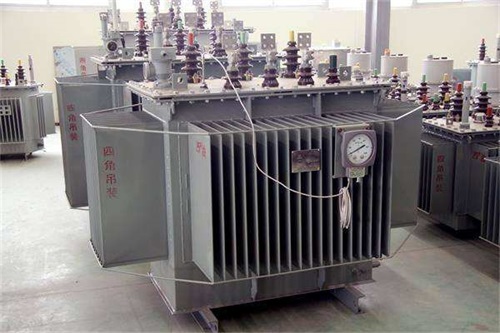

油浸式變壓器是一種重要的電力設備和電子產品，其組成及結構十分復雜，普通油浸式變壓器的組成結構及組成成分也有較多種類，其中油浸式變壓器的構成成分較多。關于油浸式變壓器的組成，我們知道多少呢?
一、鐵芯：鐵芯材料多選用優質高磁導冷軋取向硅鋼片，全斜縫，三級步進縫，無孔綁扎，板狀夾緊結構。
二、盤管;盤管材料采用高質量無氧銅材料制成的扁線，低壓盤管采用連續式或螺旋式結構，高壓盤管采用連續式或糾纏式結構，首末部采用強化絕緣，盤管采用不浸漆，但經干燥后形成有機整體。
三、器身絕緣：鐵芯車窗內線圈上端加裝30mm整體木壓圈和30mm整體木壓板，下端加裝70mm整體木壓板，不僅增強了主絕緣強度，而且提高了線圈軸向動穩定性。
四、引線：高壓引線，有載調壓采用高質量的有載調壓分接器開關，無勵磁調壓小電流時采用無勵磁調壓分接器開關，大電流時采用三個單相無勵磁分接器開關。
五、油箱：≤6300KVA變壓器采用桶形油箱，固定片式散熱器，≥8000KVA變壓器采用鐘罩式油箱，活動片式散熱器。
六、總裝配用壓力釋放閥開啟變壓器容量≥315KVA時，安裝壓力釋放閥。
溫控器變壓器容量≥1000KVA，可安裝溫控器。
煤氣繼電器變壓器容量≥800KVA，可安裝煤氣繼電器。
在變壓器容量≥8000KVA的情況下，安裝了速動油壓繼電器。
本文介紹了油浸變壓器的常用結構組成，供大家參考。這個網站有很多油浸變壓器的專業知識，想了解的可以關注。
二、盤管;盤管材料采用高質量無氧銅材料制成的扁線，低壓盤管采用連續式或螺旋式結構，高壓盤管采用連續式或糾纏式結構，首末部采用強化絕緣，盤管采用不浸漆，但經干燥后形成有機整體。
三、器身絕緣：鐵芯車窗內線圈上端加裝30mm整體木壓圈和30mm整體木壓板，下端加裝70mm整體木壓板，不僅增強了主絕緣強度，而且提高了線圈軸向動穩定性。
四、引線：高壓引線，有載調壓采用高質量的有載調壓分接器開關，無勵磁調壓小電流時采用無勵磁調壓分接器開關，大電流時采用三個單相無勵磁分接器開關。
五、油箱：≤6300KVA變壓器采用桶形油箱，固定片式散熱器，≥8000KVA變壓器采用鐘罩式油箱，活動片式散熱器。
六、總裝配用壓力釋放閥開啟變壓器容量≥315KVA時，安裝壓力釋放閥。
溫控器變壓器容量≥1000KVA，可安裝溫控器。
煤氣繼電器變壓器容量≥800KVA，可安裝煤氣繼電器。
在變壓器容量≥8000KVA的情況下，安裝了速動油壓繼電器。
本文介紹了油浸變壓器的常用結構組成，供大家參考。這個網站有很多油浸變壓器的專業知識，想了解的可以關注。
