SCB10-50KVA干式變壓器功能介紹
作者：變壓器廠 日期：2021-03-10 人氣：1989

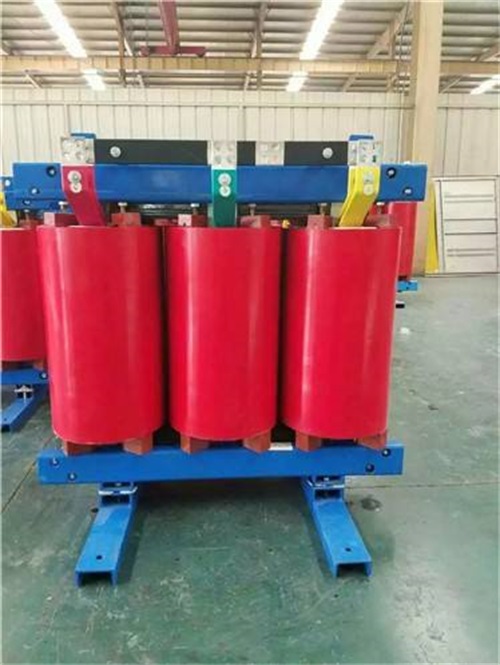

SCB10-50KVA干式變壓器免維護、安裝簡便。防潮性能好，停運后不經預干燥即可投入運行。損耗低，局部放電量低、噪音小、強迫風冷條件下可以120% 額定負載運行。
SCB10-50KVA干式變壓器功能說明：
1、巡回和顯示：測量并巡回顯示變壓器三相繞組溫度值，或只顯示三相繞組中的一相繞組溫度值，巡回顯示時間約6秒。
2、冷卻風機控制：當變壓器三相繞組中任何一相繞組的溫度值達到設定的風機啟動溫度值時，風機自動啟動運行;當溫度下降到設定的風機關閉溫度值以下時，風機自動停止運行。
3、超高溫報警：當變壓器三相繞組中任何一相繞組的溫度值達到設定的超溫報警溫度值時，溫控器發出報警聲，同時溫控器的報警端子有一個開關信號輸出給遠方的控制中心啟動報警電路。
4、超高溫跳閘：當變壓器三相繞組中任何一相繞組的溫度值達到設定的超溫跳閘溫度值時，溫控器的跳閘端子有一個開關信號輸出給遠方的控制中心啟動跳閘電路。(為防止因偶然因素觸發誤跳閘，跳閘特設計約有5S延時)
5、故障報警：當傳感器發生開路或短路故障時，相應的A、B、C相指示燈亮，溫控器發出報警聲，同時風機啟動，溫控器顯示X- - LO或X- - HO(X表示故障相序，HO表示開路，LO表示短路)
6、手動控制風機 ：按溫控器面板上的風機/移位鍵，風機啟動運行，再按一次，風機停止運行;如手動啟動風機運行后沒有手動停止風機運行，風機則運行約15分鐘后自動停止。
7、風機定時檢測：為避免風機長時間不啟動而銹蝕堵轉損壞，溫控器可根據設定的時間定時對風機檢測保護，定時檢測時間設置范圍為0～199小時，每次檢測風機運行的時間為2分鐘。
8、控制功能模擬檢測：可以輸入一個在溫控器測量范圍內的模擬溫度值，以檢測溫控器的設置控制參數是否正確(為避免引起變壓器誤跳閘，控制輸出功能檢測時不允許模擬超溫跳閘信號輸出)。
1、巡回和顯示：測量并巡回顯示變壓器三相繞組溫度值，或只顯示三相繞組中的一相繞組溫度值，巡回顯示時間約6秒。
2、冷卻風機控制：當變壓器三相繞組中任何一相繞組的溫度值達到設定的風機啟動溫度值時，風機自動啟動運行;當溫度下降到設定的風機關閉溫度值以下時，風機自動停止運行。
3、超高溫報警：當變壓器三相繞組中任何一相繞組的溫度值達到設定的超溫報警溫度值時，溫控器發出報警聲，同時溫控器的報警端子有一個開關信號輸出給遠方的控制中心啟動報警電路。
4、超高溫跳閘：當變壓器三相繞組中任何一相繞組的溫度值達到設定的超溫跳閘溫度值時，溫控器的跳閘端子有一個開關信號輸出給遠方的控制中心啟動跳閘電路。(為防止因偶然因素觸發誤跳閘，跳閘特設計約有5S延時)
5、故障報警：當傳感器發生開路或短路故障時，相應的A、B、C相指示燈亮，溫控器發出報警聲，同時風機啟動，溫控器顯示X- - LO或X- - HO(X表示故障相序，HO表示開路，LO表示短路)
6、手動控制風機 ：按溫控器面板上的風機/移位鍵，風機啟動運行，再按一次，風機停止運行;如手動啟動風機運行后沒有手動停止風機運行，風機則運行約15分鐘后自動停止。
7、風機定時檢測：為避免風機長時間不啟動而銹蝕堵轉損壞，溫控器可根據設定的時間定時對風機檢測保護，定時檢測時間設置范圍為0～199小時，每次檢測風機運行的時間為2分鐘。
8、控制功能模擬檢測：可以輸入一個在溫控器測量范圍內的模擬溫度值，以檢測溫控器的設置控制參數是否正確(為避免引起變壓器誤跳閘，控制輸出功能檢測時不允許模擬超溫跳閘信號輸出)。
