非晶合金變壓器結構

　　非晶合金變壓器結構解析

　　非晶合金變壓器(Amorphous Alloy Transformer)以非晶合金鐵芯為核心，通過獨特的材料與結構設計實現高效節能。以下從核心結構、技術優勢、關鍵組件及典型應用展開，提供專業且清晰的解析。

　　一、核心結構組成

　　非晶合金變壓器的結構與傳統硅鋼片變壓器類似，但鐵芯材料與制造工藝差異顯著。其核心結構如下：

　　二、技術優勢與結構關聯

　　非晶合金變壓器的節能特性源于其獨特的鐵芯結構與材料特性：

　　低空載損耗

　　非晶合金材料：原子排列無序，磁導率高，矯頑力低(僅為硅鋼片的1/5~1/10)，顯著降低磁滯損耗。

　　卷繞式鐵芯：減少接縫數量(傳統硅鋼片鐵芯需疊片拼接)，降低接縫處的渦流損耗。

　　典型數據：1600KVA非晶合金變壓器空載損耗≤0.8kW，比同容量S13硅鋼片變壓器降低60%。

　　高效散熱設計

　　油浸式結構：通過油箱壁散熱片或波紋片擴大散熱面積，自然冷卻可滿足65%負載率需求。

　　干式結構：采用軸流風機強制風冷，短時過載能力提升30%(如1600KVA可過載至2000KVA)。

　　高可靠性

　　全密封結構：油浸式變壓器采用波紋油箱或膠囊式儲油柜，減少氧氣與水分侵入，延長絕緣壽命至20年以上。

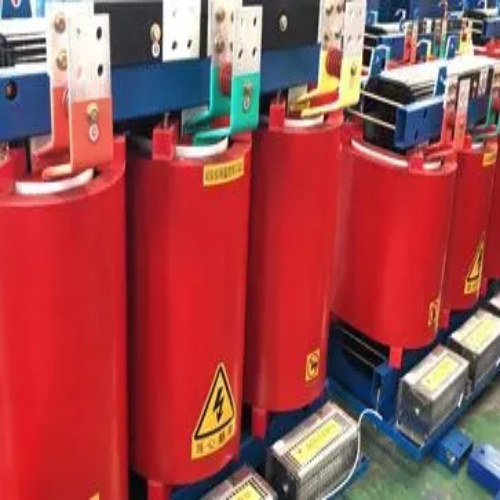

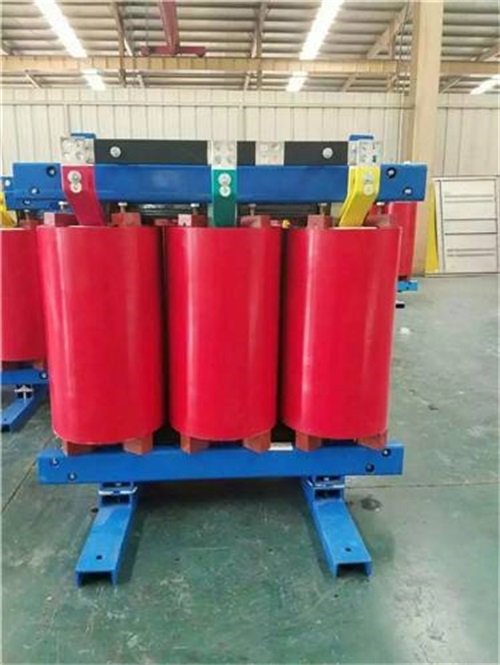

　　環氧樹脂澆注：干式變壓器繞組整體澆注，防潮、防塵、阻燃(氧指數≥32%)。

　　三、關鍵組件詳解

　　非晶合金鐵芯

　　制造工藝：將熔融金屬快速冷卻(10?℃/s)形成非晶態薄帶，厚度僅25μm，通過專用卷繞機成型。

　　退火處理：消除加工應力，降低損耗(退火后損耗可再降10%~15%)。

　　接縫優化：采用階梯接縫或對接縫設計，減少接縫處磁通畸變。

　　繞組設計

　　高壓繞組：采用分段層式結構，每層間加絕緣紙，降低層間電壓梯度。

　　低壓繞組：箔式繞組可減少電阻損耗，端部采用絕緣端圈固定，防止軸向位移。

　　絕緣強度：通過雷電沖擊試驗(LIWV 75kV)與工頻耐壓試驗(ACWV 35kV)驗證。

　　油箱與冷卻

　　油浸式油箱：波紋油箱通過彈性變形補償油體積變化，無需儲油柜;片式散熱器提升散熱效率。

　　干式外殼：IP23防護等級防止雨水侵入，頂部通風口設計避免熱空氣回流。

　　四、典型應用與選型建議

　　適用場景

　　配電網：城市配網、農村電網(降低線損，符合國家節能政策)。

　　分布式能源：光伏電站、風電場(輕量化設計，便于運輸與安裝)。

　　工業用戶：化工、冶金等高耗能行業(長期運行節能效果顯著)。

　　選型要點

　　容量選擇：根據負載率匹配容量(如負載率≤65%選自然冷卻，>65%選強迫冷卻)。

　　電壓等級：10kV/35kV高壓側，0.4kV低壓側(可定制其他電壓)。

　　能效等級：優先選擇一級能效(GB 20052-2020)，空載損耗≤標準限值的80%。

　　對比分析

1. 指標	非晶合金變壓器	硅鋼片變壓器（S13級）	差異
   空載損耗	0.8kW（1600KVA）	2.0kW	降低60%
   負載損耗	14.5kW（75℃）	14.0kW	略高（因非晶合金飽和磁密低）
   成本	高10%~15%	基準	節能收益3~5年收回成本
   噪音	≤50dB	≤55dB	降低5dB（鐵芯振動?。?/span>

　　五、維護與注意事項

　　日常維護

　　油浸式：每半年檢查油位、油溫，每年取油樣分析(酸值、擊穿電壓)。

　　干式：每季度清理表面灰塵，檢查風機運行狀態。

　　溫控器校準：每年用標準溫度計比對，誤差≤±2℃。

　　故障處理

　　鐵芯多點接地：通過測量鐵芯對地絕緣電阻(應≥100MΩ)判斷，需吊芯處理。

　　繞組過熱：檢查負載是否超限、風機是否故障，必要時降容運行。

　　局部放電：若局放量>5pC，需停機檢測絕緣缺陷。

　　六、總結與推薦

　　核心價值

　　節能顯著：空載損耗比硅鋼片變壓器降低70%，全生命周期節能收益超過初始投資差價。

　　環保友好：生產能耗僅為硅鋼片的1/5，符合“雙碳”目標。

　　可靠耐用：全密封結構與高絕緣等級保障長期穩定運行。

　　推薦配置

　　油浸式：SH15-1600/10(非晶合金鐵芯+波紋油箱+自然冷卻)。

　　干式：SCBH15-1600/10(非晶合金鐵芯+環氧樹脂澆注+強迫風冷)。

　　智能型：加裝在線監測系統(溫度、局放、振動)，實現預測性維護。

　　結論：非晶合金變壓器通過材料創新與結構優化，成為高效節能配電設備的首選。用戶應根據負載特性、環境條件及能效目標，科學選型并規范運維，以實現全生命周期成本最優與環保效益*大化。
